碳钢卡压涂塑防腐管及管件在燃气管道上的应用

随着国家对天然气的普及和对环保的严格管控. 并对煤改气及煤改电的号召和实施2+26城市的煤改气 政策，对燃气管道系统的需求越来越大，而传统镀锌钢管的施工对于操作工的焊接技术要求较高而且施工缓慢，施工成本和维护成本也高，现场刷漆对环境也造成一定的影响。
我公司上级主管部门通过考察，指导要求基层单位试用浙江某管业有限公司生产的碳钢卡压涂塑防腐 管及管件该生产单位在原有的薄壁不锈钢卡压技术 基础上，参照国标《碳钢卡压式管件》GB/T27891- 2011和城市建设行业标准《压接式碳钢连接管材管 件》CJ/T433-2013,研发和生产出碳钢卡压锌塑防腐 燃气管及管件，替代城市及农村传统焊接、绞丝的燃气管道用镀锌管及钢管。公司拟在洛阳伊滨区3个城 中村煤改气项目上结合实际实施研究应用，通过现场 考察、规划、设计，对接施工，检测各项达标参数， 使煤改气工程更好的满足人民需要：
2 碳钢卡压式锌塑管道的应用
跟据生产厂家及资料介绍，卡压连接工艺在国外 已有上百年的使用历史，目前国内在碳钢上还没有将 卡压连接方式运用于燃气管道系统碳钢卡压式锌塑 管道可使燃气管道的施工成本和维护成本大大降低， 可有效提升管道系统的安装速度和安全程度。对比传 统的镀锌管（一般室内应用）及焊接管道系统能有效降低使用单位的运行成本及维护成本，有效提升施工 进度，提高管道安全性和可靠性，延长使用寿命。
2.1主要特点及优势
2.1.1施工方便，简单快捷效率高

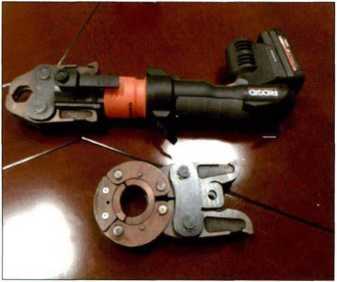

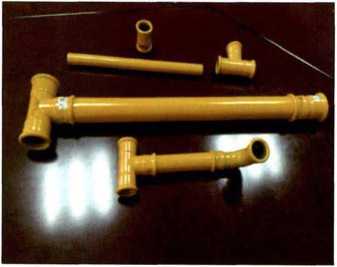

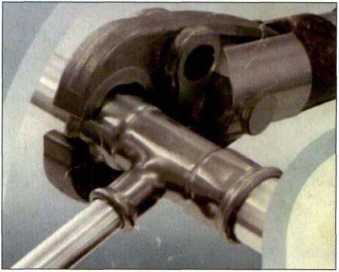

相比传统镀锌钢管螺纹连接和焊接，卡压式连 接相对施工方便，简单快捷一些。传统镀锌管及钢管 施工时需要锯切定尺、过丝连接或打坡口焊接、焊接 口 15%抽检率进行X光探伤或渗透探伤检测、吹扫管 内焊渣及赃物、打压进行压力检测、一次刷漆及二次 补漆等流程；而卡压式连接只需要定尺、卡压式管件 连接、吹扫及压力检测。减少要求严格的过丝、打坡 口、焊接、探伤、刷漆等T.序，流程短且管内吹扫也 相对容易简单。跟踪调査在基本相同的条件下，卡压 管施工，1个3人组合的施工小组1个工作日可以安装 200m左右（卡压管生产厂家介绍可安装500m ）;而 传统的钢管焊接施工，1个施工小组1个工作日可以安 装100m左右。卡压管壁厚1.2 mm ~ 1.5mm,而钢管壁 厚3.8 mm ~ 4.0mm,安装抬举时劳动强度大且施工安 全防护性加大。施工材料、工具及工艺方法见图1~ 图4。

2.1.2施工成本降低，施工安全性提高
由于卡压式连接无需要求严格的过丝、打坡口、 焊接、探伤、刷漆等工序，流程短且管内吹扫相对容 易简单，施工要求受天气情况影响也较小，可有效降 低人工成本，降低施工费用，同时能有效提高施工时 的安全性。
2.1.3安装效果相对美观
碳钢卡压式锌塑管首次在我公司伊滨区后石罢 村及洛白路帽郭村煤改气工程上使用现场的应用情 况跟踪和施工队反馈，卡压式管道安装后横平竖直， 管口对接要求必须规范才能便于卡压，管件与管径配 套一致，管径不一致时需要进行过度，过度件变径比 焊接管焊缝美观好看，也有效地控制了类似焊接施工 时的随意性。因管径粗细均匀，管件过度一致，外观 涂塑防腐涂层颜色由厂家统一处理的均匀一致，不像 刷漆的管子时有厚薄不均，有漆豆或起皮及漏刷现 象，看起来规范美观好看。另外通过对后石罢村400 多户安装后的压力强度试验及气密性试验，保压效果 良好。
2.1.4符合国家节能减排发展计划战略
据原材料生产厂家介绍，产品经国家固定灭火系 统和耐火构建质量监督检测中心检测，16项指标全部 合格；经国家建筑材料测试中心检测,7项指标全部合 格。管材管件轻量化设计，比传统的镀锌钢管节省了 近50%的原材料，符合国家节能减排发展计划战略 2.2不足之处及有待探讨的问题
2.2.1原材料价格偏高
碳钢卡压式锌塑管及管件相对较贵。根据厂家提 供数据，以DN50及DN40主管道单户施工举例，见图5。

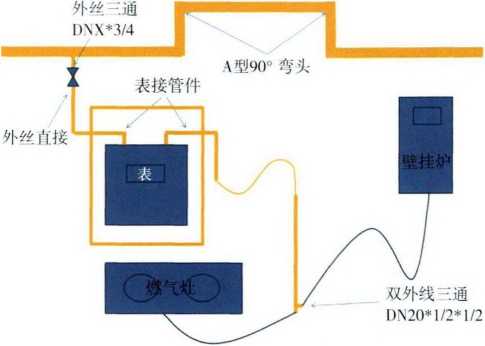

图5单户施工图

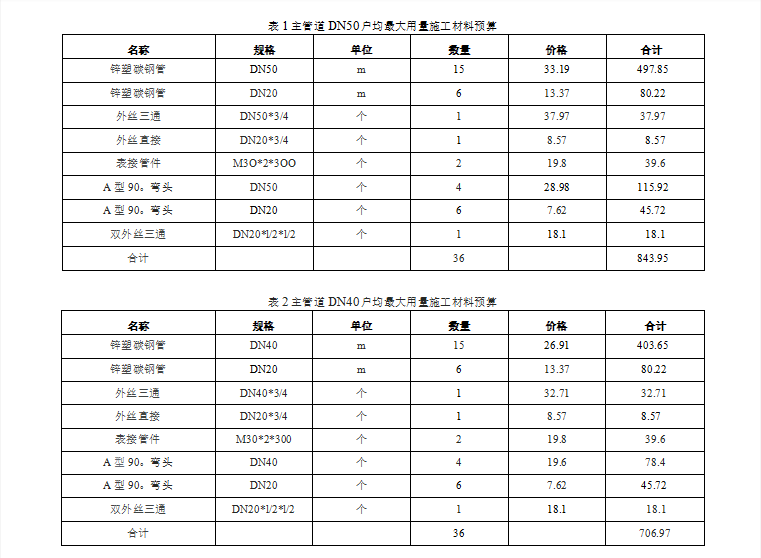

材料预算见表1及表2 (厂家提供农村煤改气卡压 式锌塑碳钢管材及管件户均最大用量DN50及DN40) °

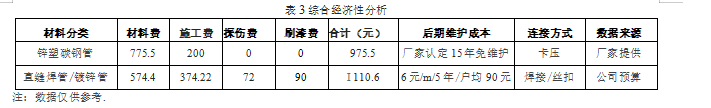

以上两种施工方案所用的锌塑碳钢燃气管户均材 料平均价格为(843.95+706.97 ) 11=115.5元，见表3

2.2.2偶有质量缺陷
在洛阳伊滨区后石罢村432户的安装中，压发现有5个管件有焊接气孔砂眼漏气现象约占总户 数的1.2%。

2.2.3安全可靠性及使用寿命有待探讨

据厂家介绍，该材料经久耐用，钢管内涂覆环氧 树脂，对管道内层起防腐作用，延长管道使用寿命，提 高安全可靠性，另据厂家介绍，该种碳钢管是由1.5mm 厚度的钢带直缝焊接而成，加I：镀锌及喷涂层也就 1.8mm厚左右，相对于镀锌管及钢管壁厚3.8mm ~ 4.0mm,还不到原用管材壁厚的1/2尤其城中村安装 后的防护承重问题有待重视，在安装时就有小孩攀爬 推拉现象：还有卡压处的密封圈，长期在日光暴晒下 的老化问题，管材壁厚太薄，内外涂塑损伤后很容易 被腐蚀穿透漏气问题，我方人员都提出了相关异议： 另外，关于厂家认定的安装后15年免维护等使用寿命 问题，都有待于今后的时间检测和实践检验。

3 结束语
通过我公司在两个城中村煤改气工程上的初步应 用,可以看到，该种碳钢卡压涂塑防腐管及管件安装 时，便于控制管道系统横平竖直，管道与管件搭配统 一，整体效果美观：安装实施过程效率高，劳动强度 相对降低，施工费用减少，安全防护性便于控制。但 也有不足之处，原材料价格偏高，特别是管件部分 另外管件在供应时有脱节现象，影响了我方施工进度 和工期，经与厂家联系，是按订货计划生产，没有库 存备件而管件的生产难度和生产速度相对管材来 说，难度大、效率低，不像管材可进行快速的流水线 作业且新管件就有出现漏气现象，其规模化生产 时应加强试压检测控制，杜绝该类现象发生，否则安 装后需要锯切掉更换，增加多余的接头或后期出现问 题时的抢险维护麻烦及漏气的危险性可见，该管材 及管件的应用还需要今后进一步的改进和时间及实践 的检验
